(1)設置者及び管理者の氏名及び住所
ア 設置者
氏名
沖縄県知事 稲嶺 惠一
住所
沖縄県那覇市泉崎1丁目2番2号
イ 管理者
氏名
沖縄県知事 稲嶺 惠一
住所
沖縄県那覇市泉崎1丁目2番2号
(2)飛行場の名称、位置及び標点の位置
ア 名称
新石垣空港
イ 位置
沖縄県石垣市
ウ 標点の位置
北緯 24°23′47″
東経 124°14′42″
エ 標高
31.0m
(3)着陸帯の等級、舗装帯の設計強度
ア 着陸帯の等級
C級
イ 舗装帯の設計強度
LA-12
(4)飛行場の利用を予定する航空機の種類及び型式
ボーイング767型旅客機等
(5)計器着陸又は夜間着陸の用に供するか否かの別
計器着陸及び夜間着陸に供する
(6)飛行場施設の概要
ア 管理面積
約138ha
イ 着陸帯
長さ2,120m 幅300m
ウ 滑走路
長さ2,000m 幅45m
エ 方位
真方位
N 35°52′09″E
磁方位
N 38°49′09″E
オ 誘導路
長さ2,299m 幅23m〜30m
カ エプロン面積
78,850m2
キ 駐車場
一式
ク 構内道路
一式
ケ 排水施設
一式
コ 飛行場標識施設
一式
サ 管制施設
一式
シ 通信所施設
一式
ス 管理施設
一式
(7)航空保安施設の概要
ア 航空保安無線施設
ILS(LLZ、GP、DME)
VOR/DME
イ 航空灯火等
飛行場灯台
標準式進入灯(連鎖式閃光灯を含む)
簡易式進入灯(進入灯台を含む)
進入角指示灯
滑走路灯
接地帯灯
滑走路末端灯
滑走路末端補助灯
過走帯灯
滑走路中心線灯
風向灯
誘導路灯
誘導路中心線灯
エプロン照明灯
誘導案内灯
航空障害灯
電源設備
ウ 気象施設
観測施設
(8)整備基本計画図
なお、この整備基本計画(案)は、概略のものであり、詳細計画の際には 変動がありえる。

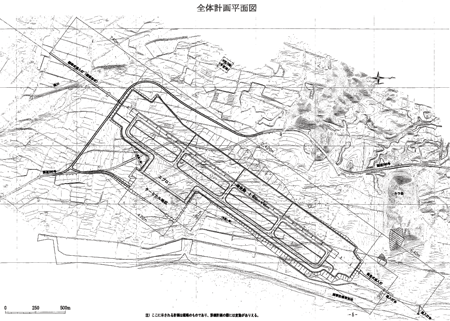

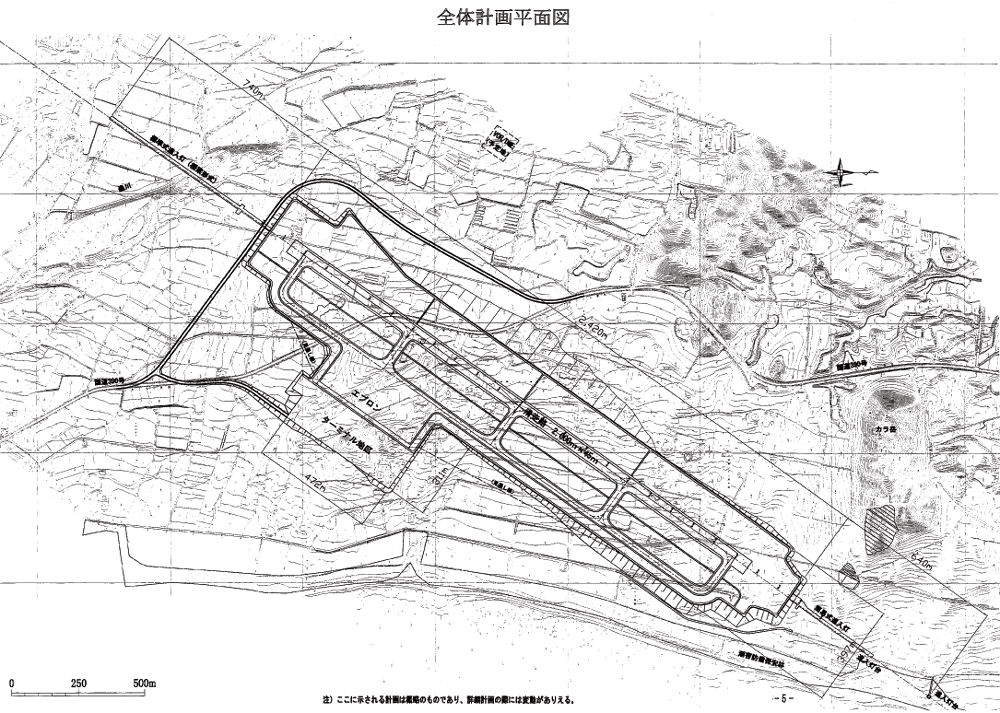

[全体計画平面図]
※拡大図をご覧になりたい方はこちら。
pdfダウンロード(339KB・lzh圧縮)
※pdfについて

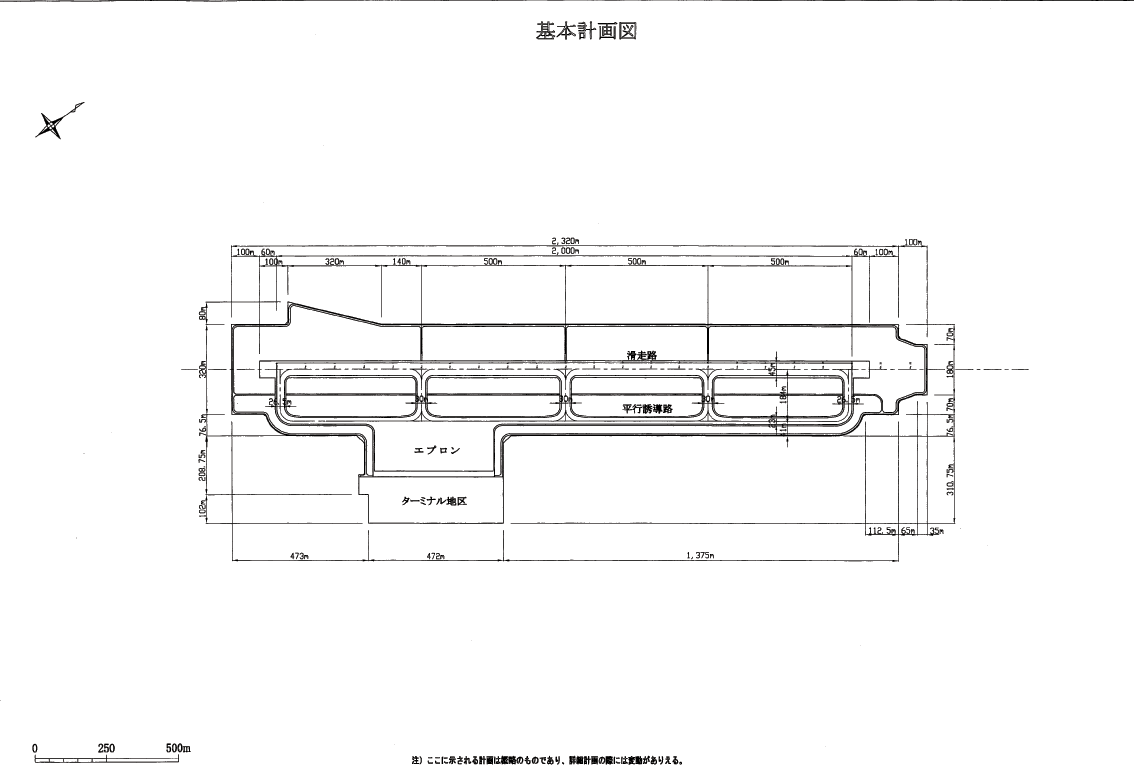

[基本計画図]
※拡大図をご覧になりたい方はこちら。
pdfダウンロード(28KB
・lzh圧縮
)
※pdfについて

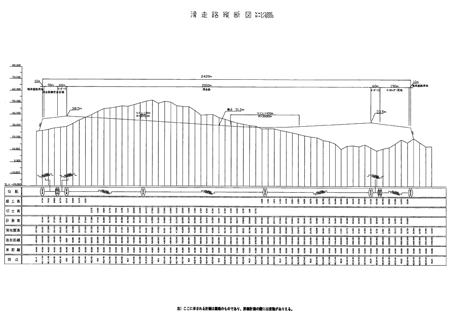

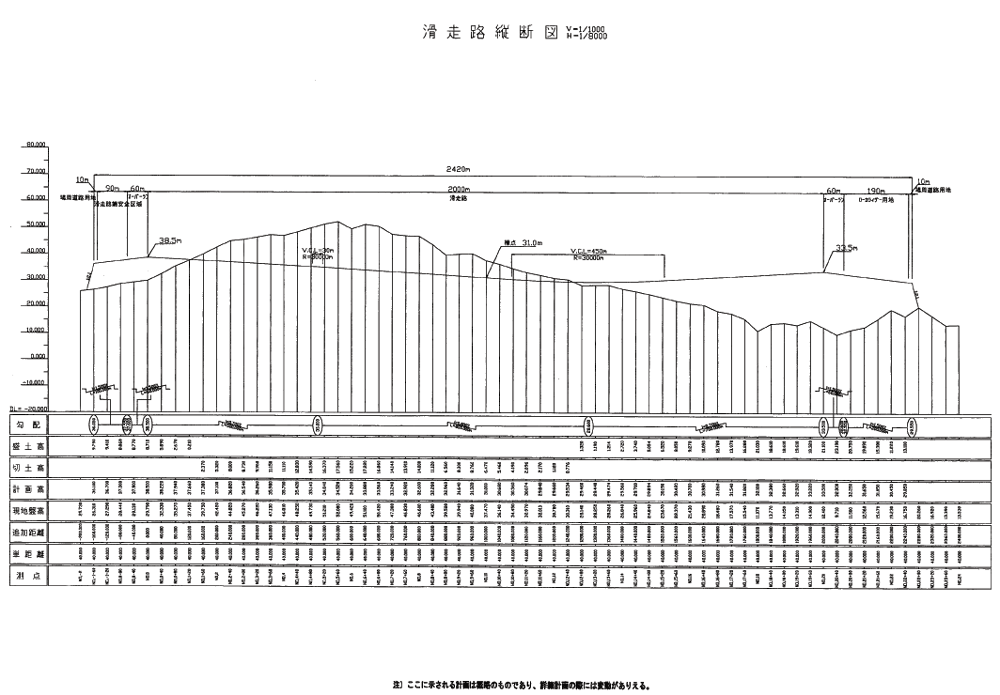

[滑走路縦断図]
※拡大図をご覧になりたい方はこちら。
pdfダウンロード(72KB・lzh圧縮)
※pdfについて

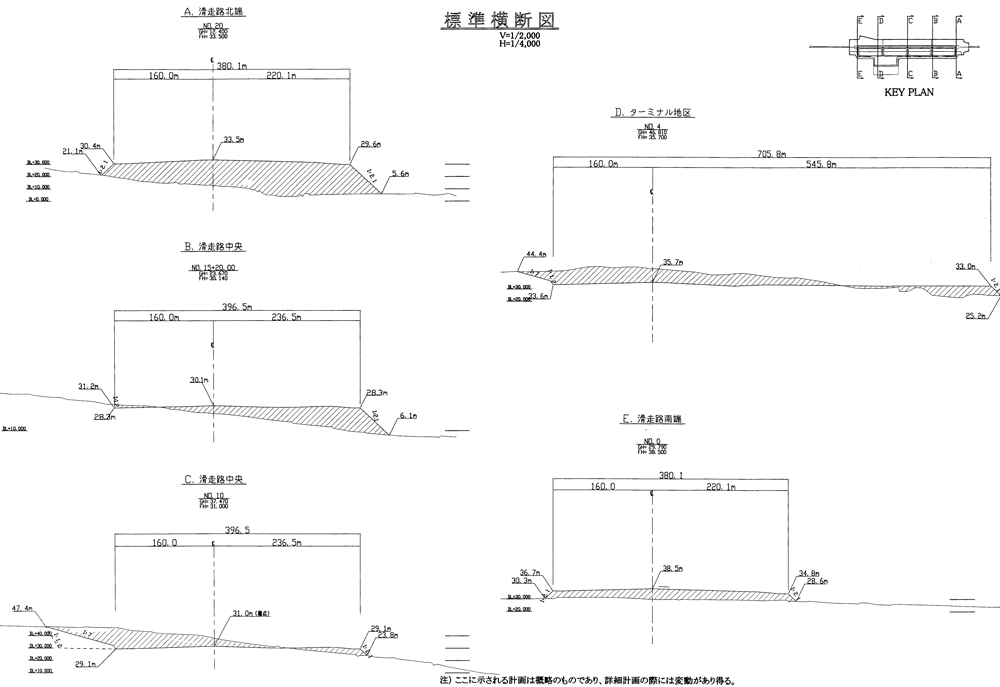

[標準横断図]
※拡大図をご覧になりたい方はこちら。
pdfダウンロード(54KB・lzh圧縮)
※pdfについて

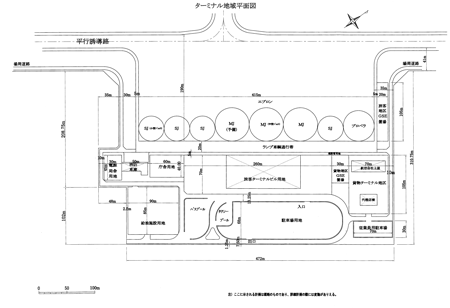

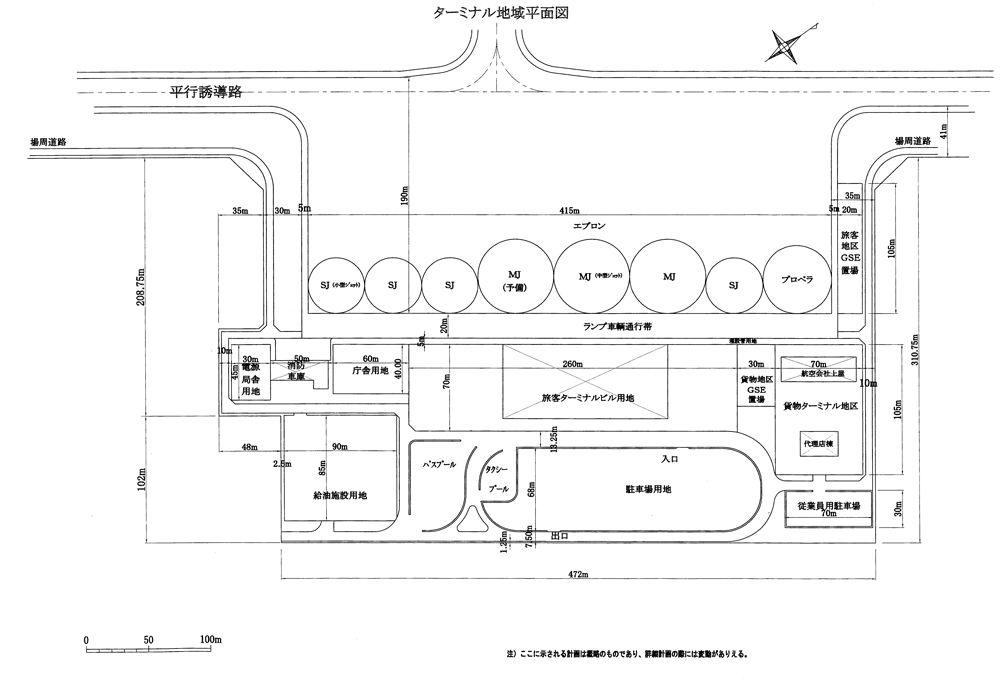

[ターミナル地域平面図]
※拡大図をご覧になりたい方はこちら。
pdfダウンロード(49KB・lzh圧縮)
※pdfについて
