CTDは、海中に降ろすことによって水深１ｍごとの水温や塩分濃度を測る機械です。

図南丸では水深１０００ｍまでのデータを取っています。複雑な機械ですが船上での使い方は簡単で、電源（電池式）をONにしたCTDを海中に降ろし巻き上げるだけです。

図南丸で使用しているCTDです。

高さ95cm、重さ35kg。とても高価な機械です。

CTDを海中に降ろそうとしているところです。

測深儀という名前の電動油圧ウインチです。

直径3mmのステンレスワイヤーを1500m巻いてあり、CTDの繰り出しと巻き上げを行います。

CTDによる観測を行った場所で、このようなネットを曳いてプランクトンの種類を調べることもあります。

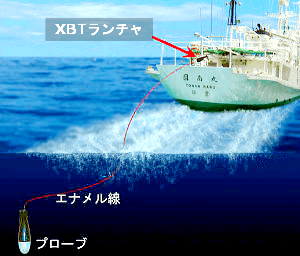

XBTは高速で航走中でも水温を測ることができる機械です。ランチャからプローブを海中へ投下し、水深760mまでを計測します。

プローブの先端は温度センサー付きの鉛錘になっています。ランチャにセットされたXBT本体内部にも、プローブ内部にもエナメル線（銅線）の巻かれたスプールが装着されていて、引っ張ればエナメル線がスムーズに出てきます。

この構造のおかげで　航走中でもプローブは船に引かれることなく垂直落下しながら水温を測定できます。

上の画像はXBT本体内部の構造です。フタを取って向け、プローブを海中へ投下します。

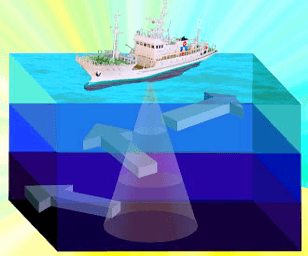

ADCPは船底から音波を発して潮流を測定する機械です。潮流の向きや強さは水深によって異なっています。

ADCPの送受波器は船底に設けられた箱の中に入っています。

航海中、ADCPのデータはこのように表示されます。航跡ラインの上に色分けされたベクトルで潮流が表されています。
